320A全智能无线高低压核相仪
产品简介
320A全智能无线高低压核相仪
订购热线:021-54358329
产品介绍


核相、电流、频率、相位、验电测试,核相电压等级10V-550kV,核相距离160米,频率45Hz-75Hz,3.5寸彩屏,向量图指示,语音核相

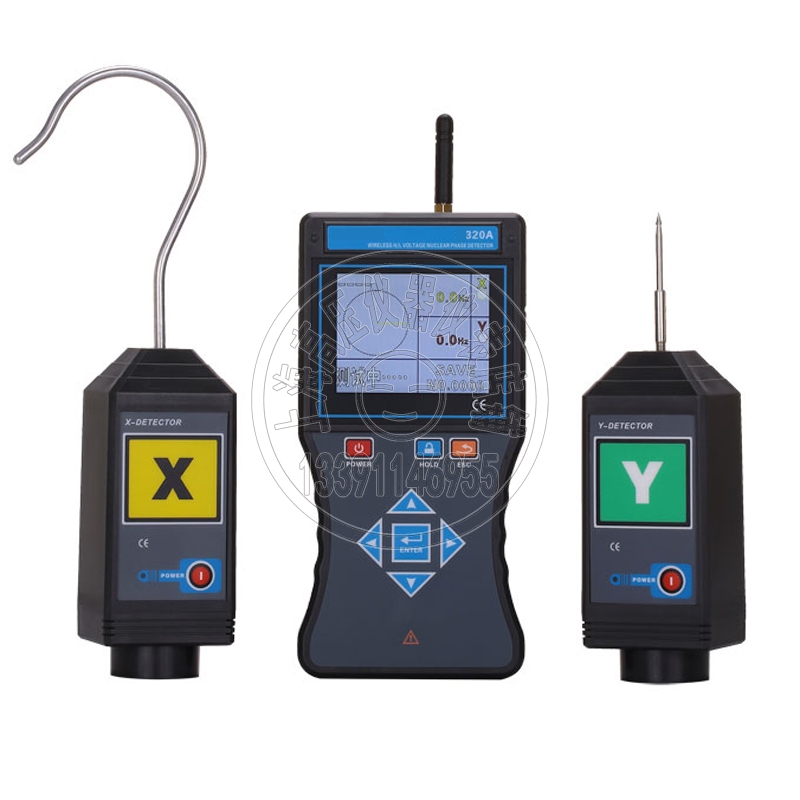

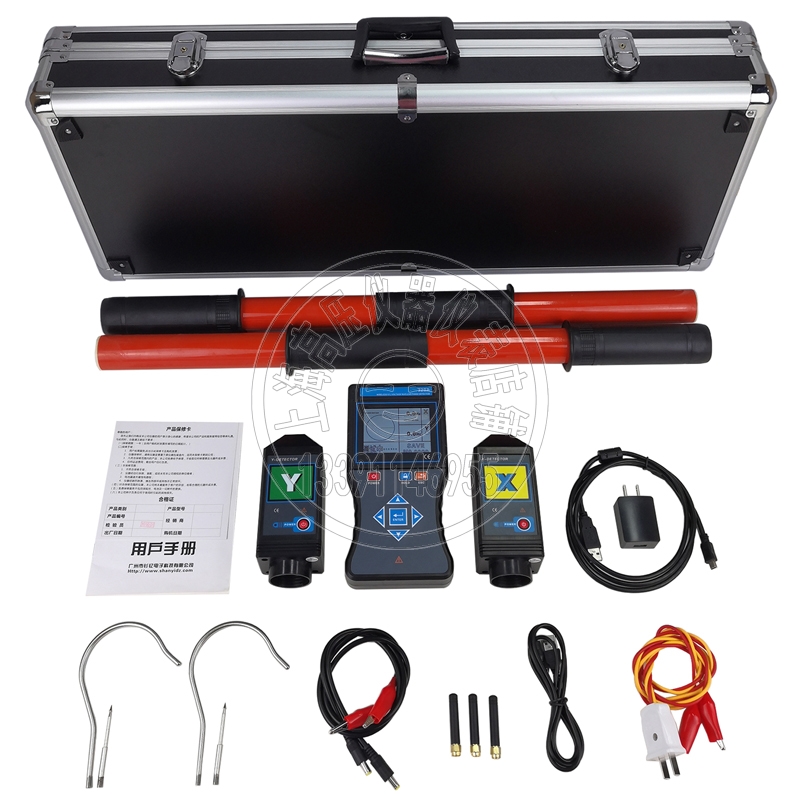

320A全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达160m远,能对10V~550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。
功    能 高低压无线语音核相、频率、相位、相序、验电测试
电    源 DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
传输方式 315MHz、433MHz无线传输
核相距离 约160m
显示模式 3.5寸真彩液晶屏显示
量    程 核相电压等级:AC 10V~550kV
相位:0.0°~360.0°
频率:45Hz~75Hz
分 辨 率 0.1°;0.1Hz
精    度 相位:≤±10°(23℃±5℃,80%RH以下)
频率:≤±2Hz(23℃±5℃,80%RH以下)
相别定性 同相:-30°~30°;异相: 90°~150°和210°~270°
语音功能 同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸 拉伸后长约3米;收缩后长约0.6米(可选配五米操作杆)
数据存储 9999组
核相方式 接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换    档 自动换档
采样速率 2次/秒
仪表尺寸 探测器:长宽厚145mm×60mm×48mm
接收器:长宽厚250mm×100mm×40mm
背光控制 按上下箭头键调整背光亮度
感应强度控制 根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
无信号指示 当接收器没有收到发射信号时动态显示“----”符号
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于3.2V时:
探测器:电源指示灯慢闪,提醒充电;
接收端:电池电压低符号显示,提醒充电
额定电流 探测器:35mA max;接收器:300mA max
仪表质量 探测器:205g(含电池)
接收器:395g(含电池)
绝缘杆:1kg
总质量:5.4kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 无特强电磁场;无433MHz 、315MHz同频干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
探测器:2000V/rms(外壳两端之间)
接收器:2000V/rms(外壳两端之间)
结    构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准
